DRAAGMUUR OPENEN MET IPN-PROFIEL

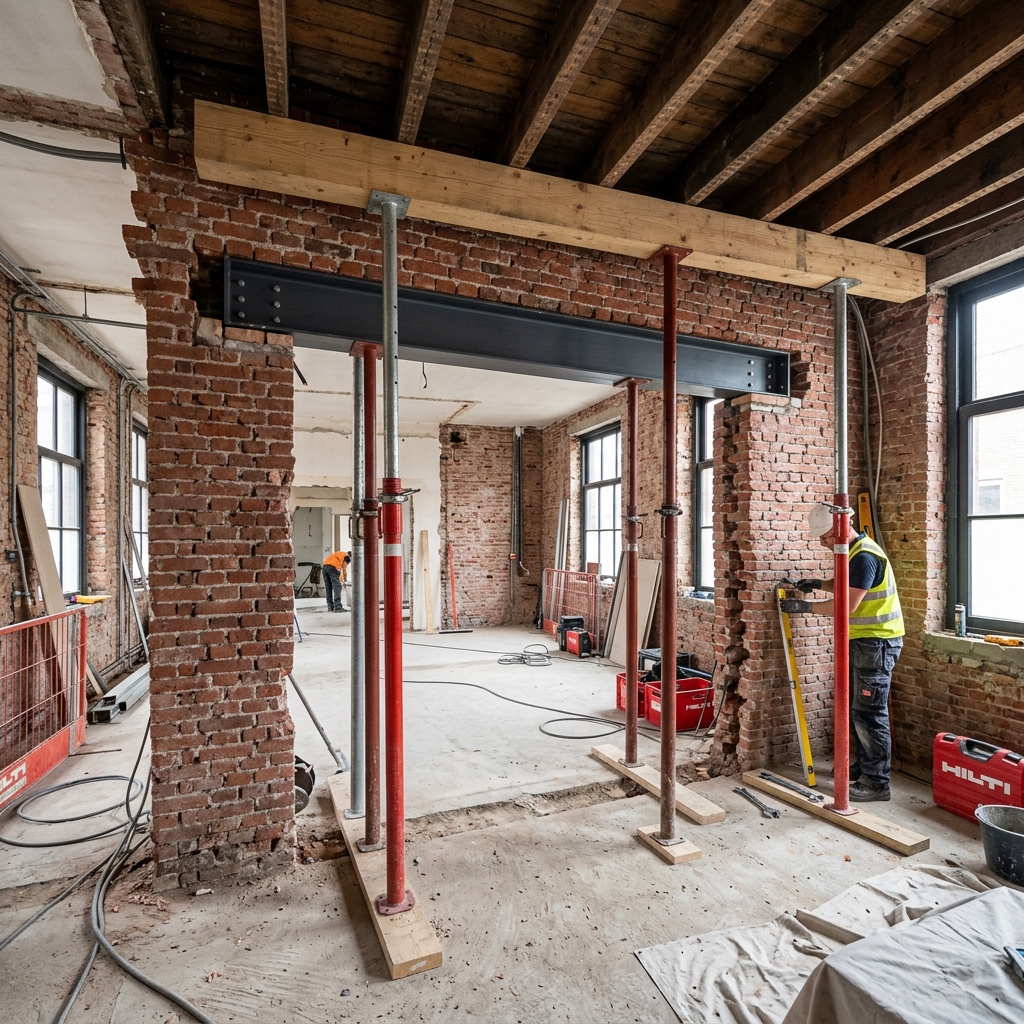

Constructief Sloopwerk: Plaatsen van een stalen IPN-draagbalk onder tijdelijke stutting met schroefstempels ter ondersteuning van bovenliggende verdiepingen.

Bij het openen van een draagmuur om bijvoorbeeld een moderne open leefkeuken te creëren, vervangt u een massieve dragende wand door een stalen of betonnen portaalconstructie. De belasting van bovenliggende betonvloeren, metselwerkwanden, en de dakconstructie moet via deze nieuwe balk en kolommen veilig worden afgedragen naar de fundering. Dit vereist uiterst nauwkeurige engineering en trillingsvrije uitvoering.

Stalen Balken Profielgids: HEA vs. HEB vs. IPE

In de woningrenovatie worden hoofdzakelijk warmgewalste stalen profielen gebruikt. Elk type profiel heeft specifieke mechanische eigenschappen en is ontworpen voor bepaalde typen belastingen:

• HEA-profiel (Breedflensbalk): Dit is het meest gebruikte profiel in de residentiële bouw. Het heeft een brede, platte vorm met relatief dunne flenzen. Het grote voordeel is dat het breed genoeg is om een spouw- of steensmuur direct te ondersteunen, terwijl de inbouwhoogte beperkt blijft.
• HEB-profiel (Zware Breedflensbalk): HEB-balken hebben dezelfde uiterlijke afmetingen als HEA-balken, maar de flenzen en het lijf zijn aanzienlijk dikker. Hierdoor weegt de balk meer, maar heeft hij een veel grotere buigstijfheid. Dit profiel wordt toegepast bij zeer zware belastingen (bijv. wanneer er twee verdiepingen betonvloer bovenop rusten) en bij grotere overspanningen.
• IPE/IPN-profiel (Smalflensbalk): Deze balken zijn hoog en smal (I-vormig). Ze zijn mechanisch uiterst efficiënt om verticale belastingen op te vangen bij een laag eigen gewicht, maar ze zijn erg smal. Hierdoor zijn ze minder geschikt om brede muren direct te dragen, tenzij er twee profielen parallel naast elkaar gekoppeld worden.

De Wiskunde achter Doorbuiging: De L/500 Norm

Wanneer een stalen balk wordt geplaatst, zal deze onder belasting altijd minimaal doorbuigen. In de stabiliteitsleer is de maximale doorbuiging strikt genormeerd om schade aan de bovenliggende constructies te voorkomen:

• L/300 norm (Hout- & dakconstructies): Voor flexibele constructies (zoals houten balklagen of daken) is een doorbuiging van 1/300ste van de overspanning toegestaan. Bij een overspanning van 3 meter (300 cm) is dat maximaal 1 cm.
• L/500 norm (Metselwerk & Broze constructies): Voor stalen balken die rechtstreeks broos metselwerk of stenen muren dragen, geldt de uiterst strikte norm van L/500. Dit betekent dat bij een overspanning van 3 meter de balk onder maximale belasting slechts 0,6 cm (6 mm) mag doorbuigen. Indien de doorbuiging groter is, ontstaan er direct diagonale en horizontale scheuren in het stucwerk en de voegen van de bovenliggende verdieping.

Cruciaal Detail: Padstenen (Verdeelsloffen)

Een stalen balk kan niet rechtstreeks op een bakstenen muur worden gelegd. De uiteinden van de balk geven namelijk een enorme, geconcentreerde puntlast af aan de ondersteunende muur. Zonder drukverdeling zou de lokale drukspanning de druksterkte van de bakstenen overschrijden, met lokale verbrijzeling (crushing) tot gevolg.

Om dit te voorkomen, stort of plaatst de aannemer verplicht **betonnen padstenen of verdeelsloffen** (minimaal C30/37 beton, vaak gewapend) onder de oplegpunten van de balk. Deze padstenen vergroten het dragende oppervlak, waardoor de spanning veilig wordt verdeeld over het metselwerk eronder.

De stappen van een veilige uitvoering

Een professionele aannemer voert de werken uit volgens een beproefd stappenplan:

1. Stempelen (Stutwerk): Het plaatsen van zware schroefstempels (aslast 2 tot 3 ton per stuk) op houten verdeelplanken aan weerszijden van de te slopen wand. Dit vangt het gewicht van de bovenliggende vloerplaten tijdelijk op.
2. Trillingsvrij inzagen: De omtrek van de opening wordt met een diamantzaag trillingsvrij ingezaagd om scheuren in de resterende muurdelen te voorkomen.
3. Sloopwerk: De muur wordt methodisch van boven naar beneden afgebroken.
4. Plaatsen van de padstenen: Uitkappen van de oplegpunten en het waterpas plaatsen van de geprefabriceerde betonnen verdeelsloffen.
5. Plaatsen van de balk: De balk wordt op zijn plaats gehesen (vaak met behulp van een materiaallift of 'genie' lift) en opgespannen.
6. Opspieën & Ondersabelen: De ruimte tussen de bovenkant van de balk en de onderkant van het resterende plafond wordt stevig opgespannen met stalen wiggen (opspieën) en volledig volgestort met krimpvrije gietmortel (ondersabelen) om een 100% directe krachtoverdracht te garanderen voordat de stempels worden weggenomen.
